Цифровой мембранный дозирующий насос Aquajoy DRP200 Smart Plus pH/Rх это идеальный вариант для точного дозирования химии в бассейн без участия человека. Насос самостоятельно контролирует и регулирует уровень pH или концентрацию дезинфектанта в бассейнах объемом до 500 м³.
Пропорциональный режим дозирования выполняется автоматически на основании показателей электродов Redox или pH. Ручной режим дозации позволяет дозировать любые реагенты с постоянной скоростью по частоте впрыска или по проценту от максимальной производительности.
- Производительность: 0.1 до 14 л/ч (в зависимости от давления в системе трубопровода)
- Допустимое давление в системе трубопровода: от 1 до 10 бар
Идеальное решение для
простого и быстрого
ухода за водой:
насос самостоятельно
добавляет химию в бассейн
Для бассейнов объемом до 500 м³
Надежность и долговечность
Суперпрочная мембрана из PTFE, стойкая к химреагентам
Анализ pH или Redox
Автодозация pH+, pH- или дезинфектанта
Цифровой LCD-дисплей
Простота управления
Сделано в Италии
Мембранный дозирующий насос
Aquajoy DRP200 Smart Plus pH/Rх 0.1-14 л/ч
Цифровой мембранный дозирующий насос Aquajoy DRP200 Smart Plus pH/Rх - это идеальное решение для точного дозирования химии в бассейн без участия человека. Aquajoy DRP200 на 100% исключает передозацию химических реагентов. Это высокотехнологичное оборудование, которое контролирует и автоматически поддерживает уровень pH или концентрацию дезинфектанта в бассейнах объемом до 500 000 л. Степень защиты IP65 гарантирует надежную и долговечную работу устройства.
Насос оборудован LCD-дисплеем с помощью которого легко регулировать производительность от 0.1 до 14 л/ч через настройки меню или использовать систему автоматической пропорциональной дозации согласно сигналу датчиков Redox и pH. Датчики и калибровочные растворы приобретаются отдельно.
- Тип насоса:
мембранный - Производительность:
от 0.1 до 14 л/ч *В зависимости от давления в системе трубопровода
- Настройка производительности:
от 0 до 100% - Средний объем впрыска:
0.52 см³ - Частота впрыска:
от 0 до 160 в минуту - Допустимое давление в системе трубопровода:
от 1 до 10 бар
-
Дозирующая головка насоса из химически стойкого PVC с фитингами
Цифровая панель с LED-подсветкой и LED-экраном
-
Тефлоновая мембрана стойкая к химическим реагентам
Срок службы более 5 лет
-
Автодозация
Автоматическое добавление необходимой дозы реагента по текущим показаниям воды
Гибкая настройка
Интуитивное меню для автодозирования: режим постоянной или пропорциональной дозации
-
Химически стойкие шариковые клапаны из керамики
Что такое Redox и pH?
Redox - это комплексный показатель, который учитывает текущий уровень дезинфицирующего средства и pH в воде. На основании показателя Redox, дозирующий насос регулирует дозирование дезинфицирующего средства. Происходит от слова Reduction степень загрязнения воды органическими веществами и Oxidation способность к уничтожению загрязнителей.
pH - это водородный показатель, характеризующий концентрацию свободных ионов водорода в воде. Этот баланс может быть нарушен, что приводит к изменению уровня рН. Уровень pH отвечает за свойства и качество воды. Нормальным и оптимальным показателем уровня pH воды в бассейне считается промежуток от 7.2 до 7.4. Такую воду ещё называют нейтральной. Если показатель будет выше 7.4, то вода будет иметь щелочную реакцию, а при пониженном показателе, меньше 7.2 кислую. При помощи электрода pH дозирующий насос выполняет анализ уровня pH воды и самостоятельно добавляет в бассейн необходимый объем реагента для повышения или понижения pH до нужного уровня по заданным настройкам.
Redox зависит от:
- Уровня pH в воде:
- пониженный уровень pH повышает Redox. Но вместе с тем растет риск коррозии оборудования, металлических деталей и швов, а также разрушения отделки бассейна.
- повышенный уровень pH снижает Redox, что приводит к появлению известкового осадка, неприятного запаха, а также раздражения глаз и кожи.
- Уровня дезинфектанта в воде:
- пониженный уровень дезинфектанта в воде понижает Redox
- повышенный уровень дезинфектанта в воде повышает Redox
Автоматический режим дозирования pH или дезинфектанта: всегда кристально-чистая вода
Aquajoy DRP200 pH/Rх производит анализ показателей электродов Redox или pH. На основании этих показателей насос автоматически дозирует реагенты в необходимой пропорции. Таким образом, обеспечивается постоянный контроль дезинфектанта или pH без участия человека.
Высокое качество воды в бассейне остается стабильным даже при изменении внешних факторов: солнечная активность, дождь или увеличение количества купающихся людей.
Ручной режим: дозирование любого реагента
Вы можете дозировать любой реагент по заданным настройкам. Например, регулярная обработка воды альгицидом. Режим Manual позволяет дозировать реагент с постоянной скоростью по выбранной настройке:
- По частоте впрыска: от 0 до 160 за 1 минуту
- По проценту от максимальной производительности: от 0 до 100 %
Настройки экономии и безопасности
Специальные режимы повышают эффективность очистки воды, экономят расход реагентов, защищают оборудование от поломки и предотвращают сбои в дозации:
- Pro Band - снижает частоту впрысков в минуту по мере достижения заданного уровня показателя в воде бассейна (Setpoint) в настройках меню. Обеспечивает максимальную точность дозации, исключая перерасход реагента.
- Alarm Band - позволяет установить граничный показатель электрода, при достижении которого работа насоса останавливается. Также исключает передозацию реагентов в случае поломки электрода или неправильных показателей в связи с нерегулярной калибровкой электрода. *
* Рекомендуется проводить калибровку электрода не реже 1 раза в месяц. - OFA - прекращает дозирование и активирует аварийный сигнал, если необходимый показатель в воде бассейна не был достигнут за установленное время. Защищает от холостого хода в случае неисправности, например, разрыва трубки.
Функциональные возможности дозирующего насоса
1 2 3 Подключение температурного датчика PT100:
позволяет сделать поправку на температуру при дозировании pH (чем выше температура воды, тем ниже значение pH). Приобретается отдельно
4 5 Подключение датчика рH или Redox с разъемом BNC:
обеспечивает автоматический контроль выбранного показателя воды в бассейне. Приобретается отдельно.
6 7 Подключение датчика уровня жидкого реагента:
издает звуковой сигнал, когда заканчиваются реагенты, блокирует работу насоса и продлевает срок его эксплуатации. Поставляется в комплекте с дозирующим насосом.
8 9 Подключение выносной кнопки запуска и остановки:
позволяет выбрать наиболее удобное место для управления дозацией. Приобретается отдельно.
10 11 Подключение датчика протока:
предотвращает риск дозирования реагентов при отключении фильтрационного насоса. Приобретается отдельно.
Максимальная производительность дозирующего насоса в зависимости от давления в трубопроводе бассейна
Производительность насоса можно отрегулировать от 0.1 до 14 л/ч в зависимости от давления в трубопроводе. Как правило, давление в трубопроводе бассейна не превышает 2 бар, поэтому при необходимости вы можете увеличить скорость дозирования до 11 л/ч.
Характеристики
| Тип насоса, материал узла, контактирующего с реагентам | Мембранный, мембрана PTFE |
| Тип дозирования | Постоянное и пропорциональное |
| Тип управления | Цифровое: русскоязычный LCD дисплей |
| Возможность регулировки частоты впрыска, впрыск/мин | Да, от 0 до 160 |
| Возможность регулировки производительности от 0 до 100% | Да |
| Подключение электродов pH | Да, датчик приобретается отдельно |
| Подключение электродов Rx | Да, датчик приобретается отдельно |
| Функция Pro Band - насос снижает интенсивность работы по мере приближения показателей к заданному диапазону | Да |
| Функция Alarm Band - защита от передозировки при поломке электрода. Можно задать показатели, при которых насос остановится | Да |
| Функция OFA - аварийный сигнал и прекращение дозации, если нужный показатель не достигнут за определенное время | Да |
| Подключение датчика уровня жидкого реагента | Да, датчик в комплекте |
| Подключение датчика протока | Да, датчик приобретается отдельно |
| Подключение датчика температуры | Да, датчик приобретается отдельно |
| Подключение выносной кнопки удаленного управления | Да |
| Подключение водосчетчика с импульсным входом | Нет |
| Подключение к станции управления дозацией Aquajoy | Да, в режиме Manual - ручная настройка (станция приобретается отдельно) |
| Задержка включения | Да |
| Задержка калибровки | Нет |
| Сбор статистики | Да |
| Допустимое давление в трубопроводе, бар | от 1 до 10 |
| Средний объем впрыска, см³ | 0.52 |
| Производительность, л/ч | от 0.1 до 14 |
| Производительность, впрыск/мин | от 0 до 160 |
| Размер соединительной трубки (внутренний/внешний), мм | 4/6 |
| Степень пылевлагозащиты | IP65 |
| Материал корпуса | РР |
| Материал дозирующей головки насоса | PVC |
| Материал шаров в клапанах | Керамика |
| Материал обратного клапана | FPM-EPDM |
| Питание, В | 220 |
| Мощность, Вт | 12 |
Разборная схема
-
1
Насосная головка с клапаном, держателем трубы, хомутом для труб и кольцевой гайкой, винтами и шайбами, уплотнительным кольцом с защитной мембраной.
-
2
Узел клапана: всасывание + нагнетание с керамическими шариками и уплотнениями из FPM и EPDM
-
3
Мембрана
-
4
Лицевая панель с LСD-дисплеем
-
5
Плата управления
-
6
Задняя панель корпуса
-
7
Крепежный кронштейн
Габариты
Комплектация
-
1
Мембранный дозирующий насос Aquajoy DRP200 Smart Plus pH/Rx 0.1-14 л/ч
-
2
Крепежный кронштейн для монтажа на вертикальной или горизонтальной поверхности
-
3
Фильтр забора реагента
-
4
Инжекционный клапан впрыска
-
5
Комплект фитингов PVDF
-
6
Комплект винтов
-
7,8
Уплотнительные сальники из PVDF
-
9
Трубка из PE для подачи реагентов, 2 м
-
10
Трубка из PVC для всасывания реагентов, 4 м
-
11
Датчик уровня реагента
-
12
Крепление датчика уровня

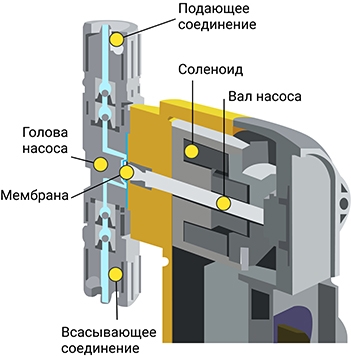

Общий принцип работы мембранных насосов
Соленоидные насосы относятся к наиболее востребованным устройствам в сфере дозирующего оборудования. Они компактнее поршневых и электромоторных моделей, но значительно производительнее перистальтических насосов. Мембранный дозирующий насос способен прокачивать достаточный объем реагента при повышенном давлении, за счет чего может использоваться практически на любых объектах водоподготовки. Принцип работы такого насоса основан на сокращении мембраны, которая втягивает и выталкивает прокачиваемую жидкость через рабочую головку устройства. Мембрана приводится в движение штоком, работающим от электромагнитной катушки (соленоид).
Керамические клапаны шарикового типа препятствуют возврату жидкости в обратном направлении.
В мембранных насосах основным узлом контактирующим с раствором является мембрана.
Дозирующие насосы Aquajoy используют мембраны PTFE из политетрафторэтилена с рабочим циклом до 5 лет.
Мембрана дозирующих насосов Aquajoy
Мембрана - это главный элемент дозирующего насоса, который контактирует с реагентами. В дозирующих насосах Aquajoy используются мембраны, изготовленные исключительно из тефлона PTFE. Этот полимерный материал предназначен для работы с агрессивными химическими реагентами.
PTFE не разрушается под воздействием кислот, щелочей и дезинфицирующих средств. Срок службы тефлоновой мембраны превышает 5 лет непрерывной работы. Съемная рабочая головка позволяет быстро заменить мембрану насоса, не разбирая изделие.

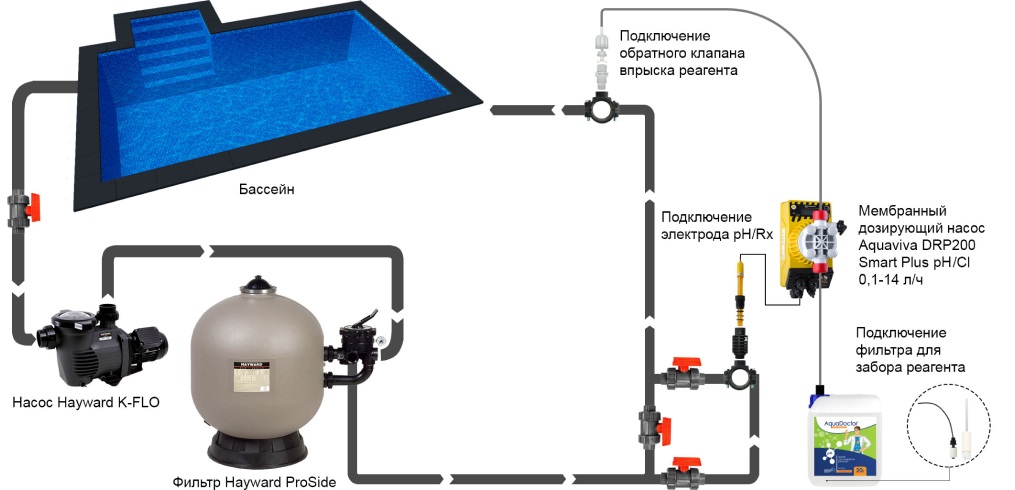

Схема установки
Заземление дозирующих насосов
Заземляющий электрод рекомендуется устанавливать в непосредственной близости от электродов pH, FreeCl или ORP. Это оборудование позволяет отводить остаточные (блуждающие) токи, которые могут давать сбои в работе станции дозации при замере pH, FreeCl и ORP. Также могут повреждаться металлические изделия, находящиеся в непосредственном контакте с водой бассейна (панели, оси валов насоса и т.д.). Ознакомиться детальнее
