Описание
Характеристики

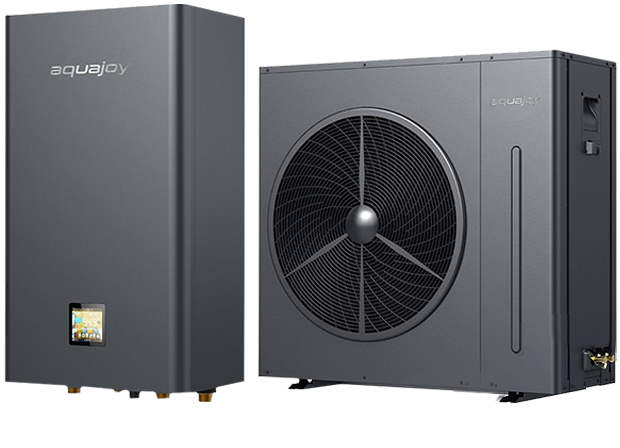

Инверторный тепловой насос для дома Aquajoy Plus 13 идеальный вариант для отопления, охлаждения и обслуживания системы горячего водоснабжения. Сплит-система нагревает воду до +60 C даже при внешней температуре воздуха -25 C.
Тепловой насос оборудован встроенными циркуляционным насосом и трехходовым клапаном. Первый обеспечивает непрерывное движение теплоносителя в системе и поддерживает циркуляцию при низких температурах. Клапан позволяет управлять потоками теплоносителя, переключаясь между ними и предотвращает его обратный поток.
Максимальная тепловая мощность: 12.6 кВт
Энергоэффективность в режиме охлаждения, EER: 4.44 2.66
Энергоэффективность в режиме нагрева, COP: 6.11 4.50
В 4 раза эффективнее, чем электрокотел и в 2 раза, чем газовый
Высокий класс энергоэффективности
Высокий СОР до 6.11
Работает при -25 C: компрессор нового поколения EVI Mitsubishi
Полный комплект: Оборудован циркуляционным насосом и трехходовым клапаном
Инверторная технология: быстрый нагрев и поддержание температуры
Нагрев и охлаждение: реверсивный режим работы
Wi-Fi-управление
Экономное отопление дома и ГВС вместе с Aquajoy Plus 13
Тепловой насос Aquajoy Plus 13 это универсальное решение для отопления, охлаждения и горячего водоснабжения дома. Принцип работы основан на высокоэффективном преобразовании тепловой энергии воздуха.
Встроенная технология DC Full Inverter помогает существенно экономить электроэнергию. Мощность насоса регулируется плавно, что позволяет поддерживать стабильную температуру без лишних затрат: при потреблении всего одного киловатта энергии устройство выдает до 6.11 кВт тепла.
Для полноценной установки и работы системы требуются буферная емкость и водный резервуар, которые приобретаются отдельно.
до 12.60 кВт
Тепловая мощность
до 6.11
Коэффициент производительности
до +60 C
Подача горячей воды
до -25 C
Рабочая температура воздуха
1 (220-240 В)
Количество фаз
Производительность
теплового насоса Aquajoy Plus 13 в зависимости от окружающей среды
Модель6 кВт9 кВт13 кВт16 кВт20 кВт
R32 EVI инверторНаружный воздух: -25 +40 CВода: до 60 CНагрев / охлаждение
A7 / W35
номинал теплый пол
12.4 кВт
COP 4.50P 2.75 кВт
A0 / W35
межсезонье
10.7 кВт
COP 3.55P 3.02 кВт
A-7 / W35
мороз
9.5 кВт
COP 3.14P 3.03 кВт
A-15 / W35
сильный мороз
8.0 кВт
COP 2.57P 3.12 кВт
A7 / W55
радиаторы / ГВС
10.5 кВт
COP 2.52P 4.18 кВт
A: температура наружного воздуха, W: температура воды на выходе, C. P: потребляемая электрическая мощность.
Теплопроизводительность в зависимости от температуры наружного воздуха
W35: теплый пол, W45: фанкойлы, W55: радиаторы / ГВС. Наведите курсор или коснитесь графика, чтобы увидеть значения при любой температуре.
05101520-25-20-15-10-50510152025303540Температура наружного воздуха, CТеплопроизводительность, кВтW35W557 C
При 7 C
Вода
Мощность нагрева, кВт
Потребление, кВт
COP
W35
12.38
2.75
4.50
W55
10.53
4.18
2.52
Рабочий диапазон
Диапазон по предоставленным данным: температура наружного воздуха температура воды.
Рабочая зона-25 +40 C вода 30 60 C-30-20-1001020304030405060Температура наружного воздуха, CТемпература воды, C
Полная таблица (для проектировщика)13 кВт
Параметр воздух, C
-25
-20
-15
-10
-7
-5
0
2
5
7
10
15
20
25
30
35
40
W35 HC, кВт
5.95
7.23
8.02
8.91
9.51
10.05
10.72
11.22
11.93
12.38
13.16
13.75
14.97
15.91
16.81
17.71
18.88
W35 PI, кВт
3.46
3.12
3.12
3.10
3.03
3.00
3.02
2.96
2.88
2.75
2.81
2.66
2.69
2.67
2.70
2.66
2.66
W35 COP
1.72
2.32
2.57
2.87
3.14
3.35
3.55
3.79
4.14
4.50
4.68
5.17
5.57
5.96
6.23
6.66
7.10
W45 HC, кВт
5.36
6.10
6.99
8.27
8.81
9.22
9.96
10.38
11.20
11.65
12.32
12.90
14.13
15.06
16.03
16.77
17.94
W45 PI, кВт
3.72
3.30
3.30
3.28
3.37
3.35
3.38
3.38
3.45
3.23
3.18
3.05
3.06
3.12
3.16
3.12
3.15
W45 COP
1.44
1.85
2.12
2.52
2.61
2.75
2.95
3.07
3.25
3.61
3.87
4.23
4.62
4.83
5.07
5.38
5.70
W55 HC, кВт
4.83
5.36
5.97
6.99
7.39
7.65
8.25
8.88
9.46
10.53
10.73
11.06
12.17
13.05
14.04
15.09
15.75
W55 PI, кВт
3.90
3.67
3.66
4.00
4.06
4.03
4.02
4.09
4.02
4.18
3.68
3.43
3.47
3.46
3.54
3.71
3.66
W55 COP
1.24
1.46
1.63
1.75
1.82
1.90
2.05
2.17
2.35
2.52
2.92
3.22
3.51
3.77
3.97
4.07
4.30
HC: теплопроизводительность, PI: потребляемая мощность, COP: эффективность (COP = HC / PI). W35, W45, W55: температура воды на выходе. Выделен столбец A7 (номинал).
Значения по данным производителя (исправленные и сглаженные). Линии на графике сглажены, в таблице указаны точные значения.
Универсальные возможности управления домашним микроклиматом
7
Домашний тепловой насос Aquajoy имеет 7 различных режимов работы
Режим нагрева
Буферная емкость теплового насоса накапливает тепло для отопления помещений. Температура буферной емкости может быть установлена до +60 C.
Режим охлаждения
Чтобы снизить температуру в помещении, в буферную емкость набирается холод. Температура буферной емкости может быть установлена до +8 C.
Режим горячего водоснабжения
Установите нагрев горячей воды до +60 C.
Режим нагрева + режим горячего водоснабжения
Вы можете одновременно отапливать помещение и нагревать воду. Воду можно нагревать до +60 C. Температура буферной емкости может быть отрегулирована до +60 C.
Режим охлаждения + режим горячего водоснабжения
Вы можете охлаждать температуру в помещении и нагревать воду одновременно. Нагреть воду можно до +60 C. Температуру буферного бака можно отрегулировать до +8 C.
Автоматический режим
Тепловой насос отапливает или охлаждает помещение в автоматическом режиме.
Автоматический режим и горячее водоснабжение
Тепловой насос отапливает или охлаждает помещение в автоматическом режиме, а также обеспечивает горячее водоснабжение.

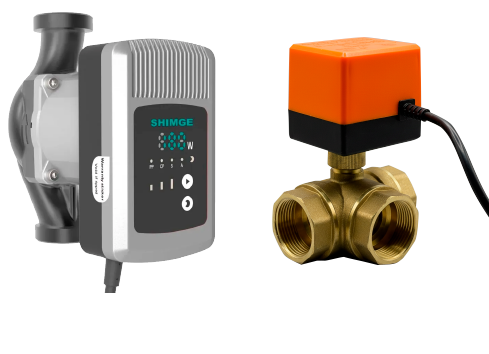

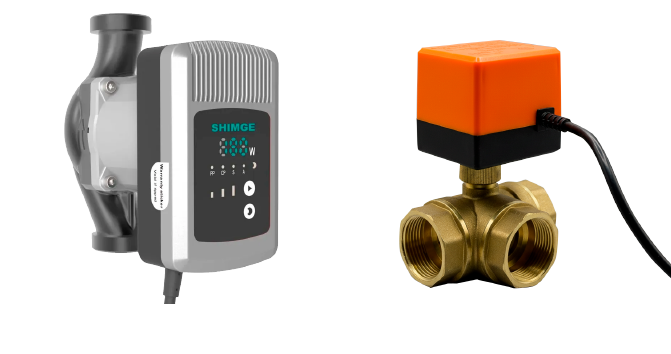

Готовое решение:циркуляционный насос и трехходовой клапан поставляются в комплекте!
Циркуляционный насос
Обеспечение циркуляцииПоддерживает постоянное движение теплоносителя в системе, обеспечивая равномерное распределение тепла.
ЭнергоэффективностьСнижает энергозатраты за счет оптимизации работы теплового насоса.
НадежностьПовышает стабильность работы всей системы отопления, предотвращая перегрев или переохлаждение.
Доступ к труднодоступным участкамДвигает жидкость в удаленные и труднодоступные участки системы, обеспечивая нужный поток скорости для эффективного отопления.
Трехходовой клапан
Разделение потоковУправляет потоками теплоносителя, направляя его либо в систему отопления, либо на подогрев воды.
ГибкостьПозволяет легко переключаться между различными режимами работы (отопление, горячее водоснабжение).
Комфорт и удобствоОбеспечивает точное регулирование температуры, создавая комфортные условия в доме и оптимизируя расход энергии.
Погодозависимое управление
Насос сам следит за погодой и подбирает температуру отопления по встроенной кривой: чем теплее на улице тем ниже подача и расход электроэнергии. Настраивается один раз при пусконаладке и дальше работает автономно.
Поддержка европейского стандарта SG Ready (Smart Grid Ready) насос интегрируется с солнечными станциями, гибридными инверторами и умными электросетями. Когда панели дают излишек энергии, насос переходит в приоритетный режим нагрева ГВС и догревает воду в баке до 60 C бак становится тепловым аккумулятором и запасает лишнюю солнечную энергию в виде горячей воды; когда генерация падает, насос возвращается в обычный режим.
Солнечные панели
излишек энергии днём
Тепловой насос
приоритетный режим нагрева ГВС
Бак ГВС
тепловой аккумулятор
Больше своей энергии в доме
Меньше отдаёте в сеть
Быстрее окупаются панели
Экономия на подогреве воды
Работающий по принципу воздух-вода , тепловой насос Aquajoy Plus требует всего 25 процентов электроэнергии от сети для производства 100 процентов тепла.
Тепловой насос преобразует энергию наружного воздуха в полезную тепловую энергию. Вода быстро нагревается, после чего насос переходит в режим поддержания температуры.
Такой принцип работы насоса в 4 раза эффективнее работы электрического котла и в 2 раза эффективнее работы газового котла.
DC Full Inverter Инверторная технология
Благодаря инверторной технологии, тепловой насос может самостоятельно регулировать свою мощность от 40 до 100%. В зависимости от исходных параметров Aquajoy Plus самостоятельно регулирует рабочую мощность и при этом потребляет меньше электроэнергии.
Технология DC Full Inverter продлевает срок службы оборудования и повышает его производительность.
Охлаждение помещений и кондиционирование воздуха
Еще одно неоспоримое преимущество тепловых насосов Aquajoy Plus возможность их круглогодичного использования: для обогрева зимой и для охлаждения и кондиционирования летом. По эффективности охлаждения насосы Aquajoy серии Plus сравнимы с кондиционерами. В жаркую погоду насосы помогают снизить температуру воздуха, создавая в помещении комфортные микроклиматические условия.
Тепловые насосы Aquajoy серии Plus обладают повышенной рабочей мощностью. Это позволяет устанавливать несколько фанкойлов* в разных помещениях, используя только один наружный блок. Такая система вентиляции позволяет сэкономить на дополнительном оборудовании и сохранить эстетичный внешний вид дома. Зимой вместо радиатора можно использовать фанкойлы для обогрева дома.
*Фанкойл это последний компонент системы кондиционирования воздуха типа охлаждающий змеевик или обогрев . Предназначен для рециркуляции и охлаждения воздуха в кондиционируемом помещении.
Электронный расширительный клапан (EEV)
Автоматическая система размораживания
В тепловых насосах Aquajoy Plus используется уникальная технология электронного расширительного клапана (EEV). EEV обеспечивает высокую эффективность размораживания системы благодаря интеллектуальному управлению потоком хладагента и предоставляет ряд преимуществ:
Повышенная мощность и эффективность обогрева
Повышенная эксплуатационная надежность
Увеличенный срок службы компрессора
Удобство обслуживания системы
Компрессор нового поколения
Насосы Aquajoy Plus оснащены компрессором нового поколения с улучшенным впрыском пара EVI (Enhanced Vapour Injection).
Компрессор оснащается патрубком впрыска пара для подключения к экономайзеру. Экономайзер способствует утилизации тепла, которое отводится от жидкого хладагента при процессе его переохлаждения.
Охлаждение впрыском пара с промежуточным давлением позволяет компрессору расширить свой рабочий диапазон по сравнению с обычным компрессором, обеспечивая более высокую температуру конденсации при низких температурах кипения.

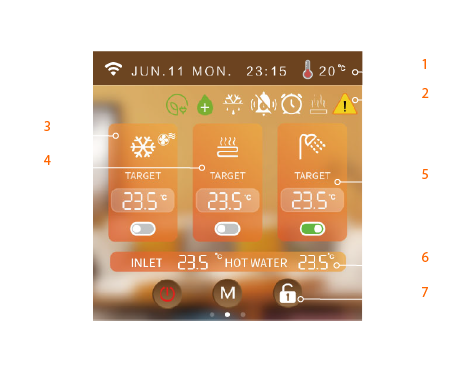

Интеллектуальная система управления
Управляйте тепловым насосом Aquajoy Plus в одно нажатие! Внутренний блок оснащен цветным цифровым светодиодным контроллером. С помощью кнопок на дисплее вы можете выполнить следующие настройки:
1
Сигнал Wi-Fi, дата, время, температура окружающей среды
Режим охлаждения/нагрева зоны A, целевая температура и переключатель
4
Режим подогрева пола зоны B, целевая температура и переключатель
5
Режим горячей воды, целевая температура и переключатель
6
Температура воды на входе и температура горячей воды
7
Общее включение/выключение, режимы, разблокировка/блокировка экрана

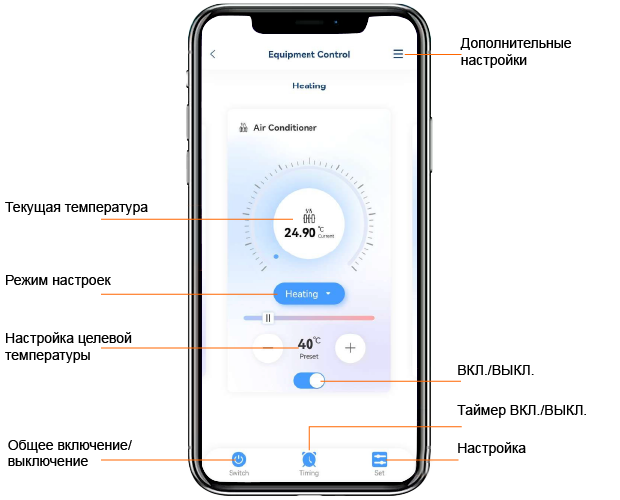

Встроенный модуль Wi-Fi: управляйте тепловым насосом со смартфона
С помощью смартфона вы можете включать и выключать устройство, выбирать режим работы, устанавливать нужную температуру, устанавливать таймер и следить за текущими показателями. Управляйте своим домашним тепловым насосом в любое время и в любом месте.
Отсканируйте QR-код, чтобы установить приложение на свой смартфон IOS или Android.
Размеры тепловых насосов Aquajoy Plus
Внутренний блок: вид сбоку
Наружный блок для Plus 9, Plus 13 и Plus 13T
Внутренний блок: вид сверху
Наружный блок для Plus 16T и Plus 20T
Модель
A, мм
B, мм
C, мм
D, мм
E, мм
F, мм
Plus 9
980
935
1030
670
399
460
Plus 13
980
935
1030
670
399
460
Plus 13T
980
935
1030
670
399
460
Plus 16T
998
1360
1053
623
390
468
Plus 20T
998
1360
1053
623
390
468
Сравнительная таблица тепловых насосов Aquajoy серии Plus
Параметры
Plus 9
Plus 13
Plus 13T
Plus 16T
Plus 20T
Отопление помещения при температуре окружающей среды +7 C, температуре воды на входе +30 C, температуре воды на выходе +35 C
Тепловая мощность (мин~макс), кВт
2.25~9.02
3.42~12.60
3.42~12.60
4.67~15.57
6.17~19.83
COP
6.08~4.61
6.11~4.50
6.11~4.50
5.91~4.37
5.88~4.44
Охлаждение помещения при температуре окружающей среды +35 C, температуре воды на входе +12 C, температуре воды на выходе +7 C
Мощность охлаждения (мин~макс), кВт
1.39~6.95
2.00~10.02
2.00~10.02
2.55~12.77
3.28~16.80
EER
4.48~2.68
4.44~2.66
4.44~2.66
4.47~2.62
4.32~2.61
Горячее водоснабжение при температуре окружающей среды +20 C, нагрев воды от +15 C до +55 C
Тепловая мощность (мин~макс), кВт
10
12.47
12.47
17.12
23.25
COP
4.26
4.27
4.27
4.47
4.24
Безусловные характеристики
Источник питания, В/фаза/Гц
220 240/1/50
220 240/1/50
380 400/3/50
380 400/3/50
380 400/3/50
Тип компрессора
Panasonic
Panasonic
Panasonic
Mitsubishi
Mitsubishi
Рабочая температура окружающей среды, С
от -25 до +43
от -25 до +43
от -25 до +43
от -25 до +43
от -25 до +43
Уровень шума наружного блока на расстоянии 1 м (мин~макс), дБ(A)
Самая мощная однофазная модель линейки Plus: тепловая мощность до 12.60 кВт. Отопление, горячее водоснабжение и охлаждение дома в одном устройстве.
Доступна только однофазная сеть
Подключение к стандартной сети 220 240 В (1 фаза) не нужно подводить и оформлять трёхфазное питание.
Зимы до -25 C
Компрессор Panasonic с системой впрыска пара EVI нагревает воду до +60 C даже при уличных -25 C. Диапазон рабочих температур: от -25 C до +43 C.
Важна экономия на отоплении
COP до 6.11 и класс энергоэффективности A+++: на 1 кВт электроэнергии до 6.11 кВт тепла. В 4 раза эффективнее электрокотла и в 2 раза эффективнее газового.
Нужен готовый комплект
Циркуляционный насос, трёхходовой клапан, панель управления и электрический нагреватель 3 кВт уже в комплекте меньше докупать и подбирать при монтаже.
Удобное дистанционное управление
Встроенный Wi-Fi позволяет управлять насосом со смартфона из любой точки мира через мобильное приложение.
Лучше рассмотреть другую модель, если:
Сомневаетесь в выборе мощности
Тепловая мощность этой модели до 12.60 кВт. Если для вашего дома достаточно меньшей мощности, обратите внимание на Plus 9 (9.02 кВт), а если нужен запас на Plus 16T (15.57 кВт). Чтобы точно узнать, какая модель нужна именно вам, воспользуйтесь Калькулятором подбора теплового насоса для дома.
В доме подведена трёхфазная сеть
При такой мощности трёхфазное подключение равномернее распределяет нагрузку на сеть. Аналог Plus 13 на 380 В Plus 13T с той же тепловой мощностью 12.60 кВт.
Регион с морозами ниже -25 C
При экстремально низких температурах (-25 C и ниже) рекомендуется использовать тепловой насос вместе с резервным источником отопления.
Статистика COP и потребления электроэнергии
Встроенный интерфейс ECM (Energy Consumption Monitor) на панели управления показывает, сколько электроэнергии потребляет система и сколько тепла вы получаете за неё за 24 часа, 30 дней, 12 месяцев или 10 лет.
ECMEnergy Consumption Monitor
24 ч30 дней12 мес10 лет
Power
142кВт ч
потреблено
Capacity
587кВт ч
тепла получено
COP
4.13
фактический
Потребление, последние 14 дней (кВт ч)
Пример установки теплового насоса Aquajoy серии Plus
FAQ: Часто задаваемые вопросы о тепловом насосе Aquajoy Plus 13
Что умеет тепловой насос Aquajoy Plus 13?
Это инверторный тепловой насос воздух-вода сплит-типа для отопления, охлаждения и горячего водоснабжения дома. Максимальная тепловая мощность 12.60 кВт, нагрев воды до +60 C, класс энергоэффективности A+++.
При каких морозах работает тепловой насос?
Рабочий диапазон температуры наружного воздуха от -25 до +43 C. Стабильную работу зимой обеспечивает компрессор EVI DC Inverter производства Panasonic. Дополнительно предусмотрен электрический нагреватель 3 кВт.
Какая электросеть нужна для Plus 13?
Модель Plus 13 подключается к однофазной сети 220 240 В. Если нужна трёхфазная версия (380 В) той же мощности, выбирайте модель Aquajoy Plus 13T.
Нужно ли докупать циркуляционный насос?
Нет. Циркуляционный насос и трёхходовой клапан уже входят в комплект поставки. Минимальная производительность циркуляционного насоса 1.2 м³/ч при высоте столба 6 м. Буферная ёмкость приобретается отдельно, её минимальный объём для этой модели 8 л.
Можно ли охлаждать дом летом?
Да, насос работает и на охлаждение. Мощность охлаждения Plus 13 от 2.00 до 10.02 кВт при температуре воздуха +35 C и температуре воды +7 C, энергоэффективность EER 4.44 2.66.
Насколько экономичен Plus 13 в режиме отопления?
При температуре воздуха +7 C и нагреве воды до +35 C тепловая мощность составляет 3.42 12.60 кВт при потреблении 0.56 2.75 кВт, COP 6.11 4.50. Для высокотемпературного контура с нагревом до +55 C тепловая мощность 2.31 10.53 кВт, COP 4.13 2.52.
Как управлять тепловым насосом со смартфона?
Тепловой насос поддерживает управление со смартфона по Wi-Fi. Также в комплект входит проводная панель управления для настройки режимов непосредственно у внутреннего блока.
Какой хладагент используется и как подключается фреоновая магистраль?
Модель работает на экологичном хладагенте R32. Диаметр фреоновой магистрали 9.52 и 15.88 мм, подключение контура отопления 1". При длине трассы от 5 до 12 м требуется дополнительная заправка 100 г хладагента.
Что входит в комплект и какая гарантия?
В комплект входят наружный блок (1030 460 935 мм, 80 кг), внутренний блок (450 285 786 мм, 45 кг), циркуляционный насос, трёхходовой клапан, панель управления, конденсатоотводчик 2 шт., противоударные резиновые накладки 4 шт. и инструкция. Гарантия 5 лет на теплообменник и компрессор, 2 года на остальные компоненты.
Основные
Производитель
Aquajoy
Пользовательские характеристики
Гарантия
24 мес.
Информация для заказа
Цена: 231 840 ₴
Инверторный тепловой насос для дома Aquajoy Plus 13 (12.6 кВт), циркуляционный насос + трехходовой клапан
Электронный расширительный клапан (EEV)
