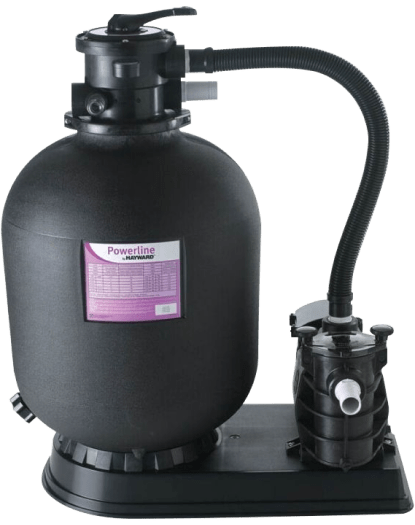

Фільтраційна установка Hayward PowerLine 81071E2
Фільтраційна установка Hayward PowerLine 81071E2 це чудове рішення для очищення води від механічних забруднень до 50 мкм у басейнах об'ємом до 40 м³. PowerLine 81071E2 третя за потужністю модель серії. Установка комплектується однофазним насосом Hayward PL 81004 потужністю 0.5 к.с., пісочним фільтром Hayward PWL 81103 та литою платформою для надійної фіксації обладнання.
Насос оснащений електродвигуном класу енергоефективності IE2, що забезпечує зниження енергоспоживання, тиху роботу та тривалий термін служби обладнання. Також обладнано префільтром для грубого очищення води. Прозора кришка полегшує обслуговування. Кошик об'ємом 1.1 л захищає вентильований двигун насоса від попадання сміття. Міцний пластиковий корпус та сталевий вал двигуна забезпечують довговічність та стійкість до корозії. Дренажний клапан дозволяє одним рухом підготувати насос до зимівлі. Ви можете під'єднати насос до системи водопостачання басейну за допомогою з'єднань діаметром 38 мм. Перехідники для під'єднання гнучкого шланга на 38 мм постачаються в комплекті.
Фільтр обладнаний шестиходовим клапаном із верхнім типом під'єднання. Клапан оснащений індикатором каламутності води та манометром для контролю тиску. Фільтраційна ємність з видувного поліетилену високої міцності стійка до вологи, ультрафіолету та хімії для басейну. Як фільтруючий елемент використовуйте кварцовий або скляний пісок фракцією від 0.4 до 0.8 мм.
- 8 м³/год Продуктивність
- 500 мм Діаметр фільтра
- 2.5 бар Максимальний тиск
- 40 м³ Рекомендований об'єм басейну
- 100 кг Маса пісочної засипки
Конструктивні особливості фільтраційної установки
Hayward PowerLine 81071E2
Hayward PowerLine 81071E2
- Фільтруюча ємність Hayward PowerLine 81103
- Насос Hayward PL 81004з префільтром та прозорою кришкою
- Лита платформа,стійка до корозії
-
6-ходовий клапанз манометром та індикатором каламутності води -
Заміна піскучерез верхній клапан -
Легкість відкриття дренажного клапана
- Фільтруюча ємність Hayward PowerLine 81103
- Насос Hayward Max Flo SP1806HW81з префільтром та прозорою кришкою
-
Лита платформа,стійка до корозії - 6-ходовий клапанз манометром та індикатором каламутності води
- Заміна піскучерез верхній клапан
- Легкість відкриття дренажного клапана
Функціональні особливості шестиходового клапана для фільтрів серії Hayward PowerLine
- 1ФІЛЬТР (FILTER) - фільтрація води.
- 2ЗВОРОТНЕ ПРОМИВАННЯ (BACKWASH) - режим очищення фільтра. Запуск потрібен, коли тиск на манометрі перевищує початковий тиск на 0.7 бар.
- 3ПРОМИВАННЯ (RINSE) - режим зливу в каналізацію забрудненої води після зворотного промивання фільтра.
- 4ЗЛИВ (WASTE) - прямий злив води з басейну у каналізацію без фільтрації. Використовується для зниження рівня води у басейні.
- 5РЕЦИРКУЛЯЦІЯ (RECIRCULATE) - вода циркулює, минаючи фільтр, для швидкого розподілу хімічних продуктів, або коли застосовують шокове хлорування.
- 6ЗАКРИТО (CLOSED) - припинення циркуляції води між фільтром та насосом.
Графік продуктивності фільтраційних установок серії Hayward PowerLine
Технічні характеристики фільтраційних установок серії Hayward PowerLine
| Модель | 81069 81069 E2 | 81070 81070 E2 | 81072 81072 E2 | 81073 81073 E2 | 81071 81071 E2 |
| Продуктивність, м³/год | 5 | 6 | 10 | 14 | 8 |
| Потужність насоса, HP (кінські сили) | 0.25 | 0.33 | 0.75 | 1 | 0.5 |
| Максимальний тиск, бар | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |
| Площа фільтрації, м² | 0.1 | 0.13 | 0.2 | 0.28 | 0.2 |
| Фракція піску, мм | від 0.4 до 0.8 | від 0.4 до 0.8 | від 0.4 до 0.8 | від 0.4 до 0.8 | від 0.4 до 0.8 |
| Рекомендована маса піску для завантаження, кг | 25 | 50 | 100 | 150 | 100 |
| Шестиходовий клапан та манометр | Так | Так | Так | Так | Так |
| Індикатор каламутності | Так | Так | Так | Так | Так |
| Рекомендований об'єм басейну, м³ | 20 | 24 | 40 | 56 | 40 |
| Вага, кг | 16 | 18 | 20 | 23 | 18 |
| Модель | 81071 / 81071 E2 |
| Продуктивність, м³/год | 8 |
| Потужність насоса, HP (кінські сили) | 0.5 |
| Максимальний тиск, бар | 2.5 |
| Площа фільтрації, м² | 0.2 |
| Фракція піску, мм | від 0.4 до 0.8 |
| Рекомендована маса піску для завантаження, кг | 100 |
| Шестиходовий клапан та манометр | Так |
| Індикатор каламутності | Так |
| Рекомендований об'єм басейну, м³ | 40 |
| Вага, кг | 18 |
| Модель | 81069 / 81069 E2 |
| Продуктивність, м³/год | 5 |
| Потужність насоса, HP (кінські сили) | 0.25 |
| Максимальний тиск, бар | 2.5 |
| Площа фільтрації, м² | 0.1 |
| Фракція піску, мм | від 0.4 до 0.8 |
| Рекомендована маса піску для завантаження, кг | 25 |
| Шестиходовий клапан та манометр | Так |
| Індикатор каламутності | Так |
| Рекомендований об'єм басейну, м³ | 20 |
| Вага, кг | 16 |
| Модель | 81070 / 81070 E2 |
| Продуктивність, м³/год | 6 |
| Потужність насоса, HP (кінські сили) | 0.33 |
| Максимальний тиск, бар | 2.5 |
| Площа фільтрації, м² | 0.13 |
| Фракція піску, мм | від 0.4 до 0.8 |
| Рекомендована маса піску для завантаження, кг | 50 |
| Шестиходовий клапан та манометр | Так |
| Індикатор каламутності | Так |
| Рекомендований об'єм басейну, м³ | 24 |
| Вага, кг | 18 |
| Модель | 81072 / 81072 E2 |
| Продуктивність, м³/год | 10 |
| Потужність насоса, HP (кінські сили) | 0.75 |
| Максимальний тиск, бар | 2.5 |
| Площа фільтрації, м² | 0.2 |
| Фракція піску, мм | від 0.4 до 0.8 |
| Рекомендована маса піску для завантаження, кг | 100 |
| Шестиходовий клапан та манометр | Так |
| Індикатор каламутності | Так |
| Рекомендований об'єм басейну, м³ | 40 |
| Вага, кг | 20 |
| Модель | 81073 / 81073 E2 |
| Продуктивність, м³/год | 14 |
| Потужність насоса, HP (кінські сили) | 1 |
| Максимальний тиск, бар | 2.5 |
| Площа фільтрації, м² | 0.28 |
| Фракція піску, мм | від 0.4 до 0.8 |
| Рекомендована маса піску для завантаження, кг | 150 |
| Шестиходовий клапан та манометр | Так |
| Індикатор каламутності | Так |
| Рекомендований об'єм басейну, м³ | 56 |
| Вага, кг | 23 |
Основні розміри
фільтраційних установок Hayward серії PowerLine
фільтраційних установок Hayward серії PowerLine
| Модель фільтраційної установки | A, мм | B, мм | C, мм | D, мм | E, мм | F, мм | G, мм | H, мм |
|---|---|---|---|---|---|---|---|---|
| 81069 / 81069 E2 | 749 | 742 | 348 | 756 | 730 | 406 | 83 | 558 |
| 81070 / 81070 E2 | 771 | 749 | 348 | 806 | 749 | 406 | 83 | 607 |
| 81071 / 81071 E2 | 806 | 749 | 348 | 964 | 806 | 406 | 83 | 607 |
| 81072 / 81072 E2 | 806 | 749 | 348 | 964 | 806 | 406 | 83 | 607 |
| 81073 / 81073 E2 | 851 | 749 | 348 | 1071 | 851 | 406 | 83 | 873 |
Модель фільтраційної установки81071 / 81071 E2
| A, мм | 806 |
|---|---|
| B, мм | 749 |
| C, мм | 348 |
| D, мм | 964 |
| E, мм | 806 |
| F, мм | 406 |
| G, мм | 83 |
| H, мм | 607 |
| Модель фільтраційної установки | 81069 / 81069 E2 |
|---|---|
| A, мм | 749 |
| B, мм | 742 |
| C, мм | 348 |
| D, мм | 756 |
| E, мм | 730 |
| F, мм | 406 |
| G, мм | 83 |
| H, мм | 558 |
| Модель фільтраційної установки | 81070 / 81070 E2 |
|---|---|
| A, мм | 771 |
| B, мм | 749 |
| C, мм | 348 |
| D, мм | 806 |
| E, мм | 749 |
| F, мм | 406 |
| G, мм | 83 |
| H, мм | 607 |
| Модель фільтраційної установки | 81072 / 81072 E2 |
|---|---|
| A, мм | 806 |
| B, мм | 749 |
| C, мм | 348 |
| D, мм | 964 |
| E, мм | 806 |
| F, мм | 406 |
| G, мм | 83 |
| H, мм | 607 |
| Модель фільтраційної установки | 81073 / 81073 E2 |
|---|---|
| A, мм | 851 |
| B, мм | 749 |
| C, мм | 348 |
| D, мм | 1071 |
| E, мм | 851 |
| F, мм | 406 |
| G, мм | 83 |
| H, мм | 873 |
Розбірна схема фільтра та насоса фільтраційної установки Hayward PowerLine 81071E2
| Назва деталі | Кількість, шт. | Код деталі | |
| 1 | Клапан вибору режиму роботи | 1 | SP0714TE |
| 2 | Манометр | 1 | ECX271261 |
| 3 | Кільце ущільнювача | 1 | GMX0600F |
| 4 | Хомут | 1 | GMX0600NM |
| 6 | Дюзова коробка у комплекті з трубою | 1 | SX210DA (21") |
| 7 | Сепаратор | 10 | SX200QNPAK10 (16" 18") |
| 8 | Дренажний клапан фільтра | 1 | SX180LA |
| 9 | Платформа | 1 | SX0200J (18" 21" 24") |
| 10 | Кришка префільтра | 1 | SPX8100LDS |
| 11 | Ущільнювальне кільце префільтра | 1 | SPX8100S |
| 12 | Кошик префільтра | 1 | SPX8100M |
| 13 | Корпус насоса | 1 | SPX8100AA |
| 14 | Дренажний клапан насоса | 2 | SPX1700FG |
| 15 | Ущільнювач корпусу насоса | 1 | GMX600F |
| 16 | Ущільнювач дифузора | 1 | SPX8100R |
| 17 | Дифузор | 1 | SPX8100B |
| 18 | Крильчатка | 1 | SPX8137T |
| 19 | Сальник торцевого ущільнювача | 1 | SPX1600Z2 |
| 20 | Фланець, задня кришка двигуна | 1 | SPX8100E |
| 21 | Гвинт із шестикутною головкою | 6 | 6060XZ1 |
| 22 | Двигун | 1 | SPX81037Z1C |
| 23 | Гвинт | 4 | SPX8100Z1 |
| 24 | З'єднувальний комплект 32/38 мм | 2 | SPX8100UNBPAK |
| 26 | Ущільнювальне кільце | 1 | SPX8100UNO |

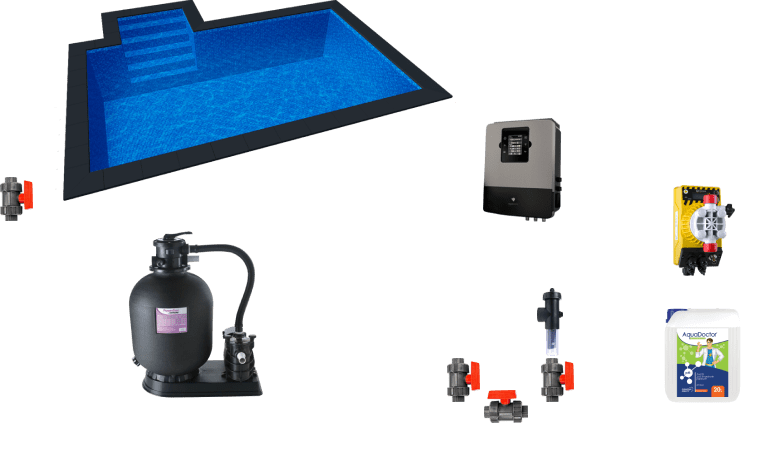

Схема монтажу фільтраційної установки Hayward PowerLine 81071E2

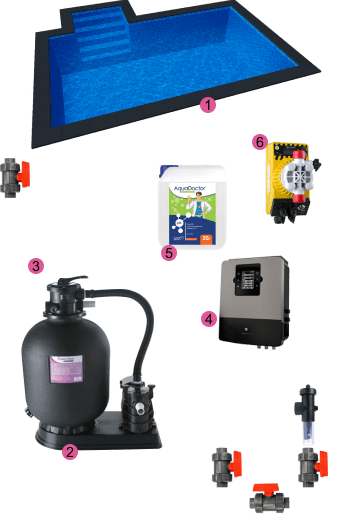

- 1Басейн
- 2Фільтраційна установка Hayward серії PowerLine
- 3Дренаж у каналізацію
- 4Система знезараження Sugar Valley Aquascenic HD
- 5Засіб для корекції рН
- 6Дозуючий насос реагенту рН
