Цифровий мембранний дозуючий насос Aquajoy DRP200 Smart Plus pH/Rх це ідеальний варіант для точного дозування хімії в басейн без участі людини. Насос самостійно контролює та регулює рівень pH або концентрацію дезінфектанту в басейнах об'ємом до 500 м³.
Пропорційний режим дозування виконується автоматично на основі показників електродів Redox або pH. Ручний режим дозування дозволяє дозувати будь-які реагенти з постійною швидкістю за частотою впорскування або у відсотках від максимальної продуктивності.
- Продуктивність: від 0.1 до 14 л/год (залежно від тиску в системі трубопроводу)
- Допустимий тиск у системі трубопроводу: від 1 до 10 бар
Ідеальне рішення для
простого та швидкого
догляду за водою:
насос самостійно
додає хімію в басейн
Для басейнів об'ємом до 500 м³
Надійність і довговічність
Суперміцна мембрана з PTFE, стійка до хімреагентів
Аналіз pH або Redox
Автодозація pH+, pH- або дезінфектанту
Цифровий LCD-дисплей
Простота управління
Виготовлено в Італії

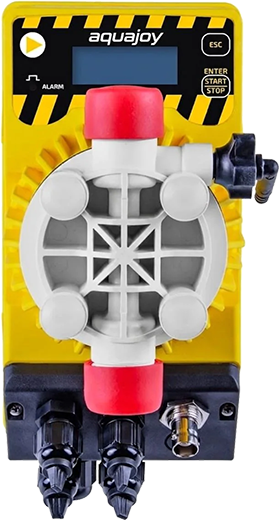

Мембранний дозуючий насос
Aquajoy DRP200 Smart Plus pH/Cl 0.1-14 л/год
Цифровий мембранний дозуючий насос Aquajoy DRP200 Smart Plus pH/Cl - це ідеальне рішення для точного дозування хімії в басейн без участі людини. Aquajoy DRP200 на 100% виключає передозування хімічних реагентів. Це високотехнологічне обладнання, яке контролює й автоматично підтримує рівень pH або концентрацію дезінфіктанту в басейнах об'ємом до 500 000 л. Міра захисту IP65 гарантує надійну та довговічну роботу пристрою.
Насос обладнаний LCD-дисплеєм, за допомогою якого легко регулювати продуктивність від 0.1 до 14 л/год через налаштування меню або використовувати систему автоматичною пропорційною дозації згідно з сигналом датчиків Redox і pH. Датчики та калібрувальні розчини купуються окремо.
- Тип насоса:
мембранний - Продуктивність:
від 0.1 до 14 л/год *В залежності від тиску в системі трубопроводу
- Налаштування продуктивності:
від 0 до 100% - Середній об'єм вприскування:
0.52 см³ - Частота вприскування:
від 0 до 160 в хвилину - Допустимий тиск в системі трубопроводу:
від 1 до 10 bar
-
Дозуюча голівка насоса з хімічно стійкого PVC з фітингами

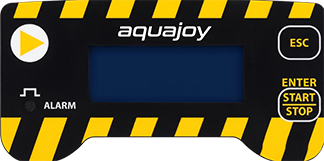

Цифрова панель з LED-підсвічуванням і LED-екраном
-
Тефлонова мембрана стійка до хімічних реагентів
Термін служби більше 5 років
-
Автодозація
Автоматичне додавання необхідної дози реагенту за поточними показниками води
Гнучке налаштування
Інтуїтивне меню для автодозування: режим постійною або пропорційною дозації
-
Хімічно стійкі кулькові клапани з кераміки
Що таке Redox і pH?
Redox - це комплексний показник, який враховує поточний рівень дезінфікуючого засобу і pH у воді. На підставі показника Redox, дозуючий насос регулює дозування дезінфікуючого засобу. Походить від слова "Reduction" міра забруднення води органічними речовинами та Oxidation здатність до знищення забрудників.
pH - це показник водню, який характеризує концентрацію вільних іонів водню у воді. Цей баланс може бути порушений, що приводить до зміни рівня рН. Рівень рН відповідає за властивості і якість води. Нормальним і оптимальним показником рівня рН води в басейні вважається проміжок від 7.2 до 7.4. Таку воду ще називають нейтральною. Якщо показник буде вищий 7.4, то вода матиме лужну реакцію, а при зниженому показнику, менше 7.2 кислу. За допомогою електроду pH дозуючий насос виконує аналіз рівня pH води й самостійно додає в басейн необхідний об'єм реагенту для підвищення або пониження pH до потрібного рівня по заданих налаштуваннях.
Redox залежить від:
- Рівня pH в воді:
- знижений рівень pH підвищує Redox. Але в той же час зростає ризик корозії обладнання , металевих деталей і швів, а також руйнування обробки басейну.
- підвищений рівень pH знижує Redox, що приводить до появи вапняного осаду, неприємного запаху, а також роздратування очей і шкіри.
- Рівня дезінфектанту у воді:
- знижений рівень дезінфектанту у воді знижує Redox
- підвищений рівень дезінфектанту у воді підвищує Redox
Автоматичний режим дозування pH або дезінфектанту: завжди джерельно-чиста вода
Aquajoy DRP200 pH/Cl виробляє аналіз показників електродів Redox або pH. На підставі цих показників насос автоматично дозує реагенти в необхідній пропорції. Таким чином забезпечується постійний контроль дезінфектанту або pH без участі людини.
Висока якість води в басейні залишається стабільною навіть при зміні зовнішніх чинників: сонячна активність, дощ або збільшення кількості людей, які плавають.
Ручний режим: дозування будь-якого реагенту
Ви можете дозувати будь-який реагент по заданих налаштуваннях. Наприклад, регулярна обробка води альгицідом. Режим Manual дозволяє дозувати реагент з постійною швидкістю по вибраному налаштуванню:
- По частоті вприскування: від 0 до 160 за 1 хвилину
- По відсотку від максимальної продуктивності: від 0 до 100 %
Налаштування економії та безпеки
Спеціальні режими підвищують ефективність очищення води, економлять витрату реагентів, захищають обладнання від поломки та запобігають збоям в дозації:
- Pro Band - знижує частоту вприскувань в хвилину в міру досягнення заданого рівня показника у воді басейну (Setpoint) в налаштуваннях меню. Забезпечує максимальну точність дозації, виключаючи перевитрату реагента.
- Alarm Band - дозволяє встановити граничний показник електроду, досягши якого робота насоса зупиняється. Також виключає передозування реагентів в разі поломки електроду або неправильних показників у зв'язку з нерегулярним калібруванням електроду. *
* Рекомендується проводити калібрування електроду не рідше, ніж 1 раз в місяць. - OFA - припиняє дозування й активує аварійний сигнал, якщо необхідний показник у воді басейну не був досягнутий за встановлений час. Захищає від холостого ходу в разі несправності, наприклад, розриву трубки.
Функціональні можливості дозуючого насоса
1, 2, 3 Підключення температурного датчика PT100:
дозволяє зробити поправку на температуру при дозуванні pH (чим вище температура води, тим нижче значення pH ). Купується окремо
4, 5 Підключення датчика рH або Redox з роз'ємом BNC:
забезпечує автоматичний контроль вибраного показника води в басейні. Купується окремо.
6, 7 Підключення датчика рівня рідкого реагенту:
видає звуковий сигнал, коли закінчуються реагенти, блокує роботу насоса й подовжує термін його експлуатації. Постачається в комплекті з дозуючим насосом.
8 9 Підключення виносної кнопки запуску і зупинки:
дозволяє вибрати найбільш зручне місце для управління дозацією. Купується окремо.
10, 11 Підключення датчика протоки:
запобігає ризику дозування реагентів при відключенні фільтраційного насоса. Купується окремо.
Максимальна продуктивність дозуючого насоса залежно від тиску в трубопроводі басейну
Продуктивність насоса можна відрегулювати від 0.1 до 14 л/год в залежності від тиску в трубопроводі. Як правило, тиск в трубопроводі басейну не перевищує 2 bar, тому при необхідності ви можете збільшити швидкість дозування до 11 л/год.
Характеристики
| Тип насоса, матеріал вузла, який контактує з реагентами | Мембранний, мембрана PTFE |
| Тип дозування | Постійне та пропорційне |
| Тип управління | Цифрове: російськомовний LCD дисплей |
| Можливість регулювання частоти вприскування, вприск/хв | Так, від 0 до 160 |
| Можливість регулювання продуктивності від 0 до 100% | Так |
| Підключення електродів pH | Так, датчик купується окремо |
| Підключення електродів Rx | Так, датчик купується окремо |
| Функція Pro Band - насос знижує інтенсивність роботи у міру наближення показників до заданого діапазону | Так |
| Функція Alarm Band - захист від передозування при поломці електроду. Можна задати показники, при яких насос зупиниться | Так |
| Функція OFA - аварійний сигнал і припинення дотації, якщо потрібний показник не досягнутий за визначений час | Так |
| Підключення датчика рівня рідкого реагента | Так, датчик в комплекті |
| Підключення датчика протоку | Так, датчик купляється окремо |
| Підключення датчика температури | Так, датчик купляється окремо |
| Підключення виносної кнопки віддаленого управління | Так |
| Підключення водолічильника з імпульсним входом | Ні |
| Підключення до станції управління дозацією Aquajoy | Так, в режимі Manual - ручне налаштування (станція купується окремо) |
| Затримка включення | Так |
| Затримка калібрування | Ні |
| Збір статистики | Так |
| Допустимий тиск в трубопроводі, bar | Від 1 до 10 |
| Середній об'єм вприскування, см³ | 0.52 |
| Продуктивність, л/год | Від 0.1 до 14 |
| Продуктивність, вприск/хв | Від 0 до 160 |
| Розмір з'єднувальної трубки (внутрішній/зовнішній), мм | 4/6 |
| Ступінь пиловологозахисту | IP65 |
| Матеріал корпуса | РР |
| Матеріал дозуючої голівки насоса | PVC |
| Матеріал шарів в клапанах | Кераміка |
| Матеріал зворотного клапана | FPM-EPDM |
| Живлення, В | 220 |
| Потужність, Вт | 12 |
Розбірна схема
-
1
Насосна голівка з клапаном, тримачем труби, хомутом для труб і кільцевою гайкою, гвинтами та шайбами, кільцем ущільнювача із захисною мембраною.
-
2
Вузол клапана: всмоктування + нагнітання з керамічними кульками та ущільненнями з FPM і EPDM
-
3
Мембрана
-
4
Лицева панель з LСD-дисплеєм
-
5
Плата управління
-
6
Задня панель корпуса
-
7
Кріпильний кронштейн
Габарити

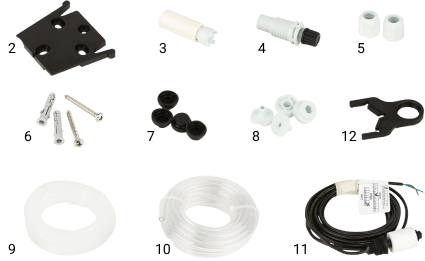

Комплектація
-
1
Мембранний дозуючий насос Aquajoy DRP200 Smart Plus pH/Cl 0.1-14 л/ч
-
2
Кріпильний кронштейн для монтажу на вертикальній або горизонтальній поверхні
-
3
Фільтр забору реагента
-
4
Інжекційний клапан вприскування
-
5
Комплект фітингів PVDF
-
6
Комплект гвинтів
-
7,8
Ущільнюючі сальники з PVDF
-
9
Трубка з PE для подачі реагентів, 2 м
-
10
Трубка з PVC для всмоктування реагентів, 4 м
-
11
Датчик рівня реагента
-
12
Кріплення датчика рівня
Загальний принцип роботи мембранних насосів
Соленоїдні насоси належать до пристроїв які є найбільш популярними у сфері дозуючого обладнання. Вони більш компактні в порівнянні з поршневими і електромотними моделями, але значно продуктивніші перистальтичних насосів. Мембранний дозуючий насос здатний прокачувати достатній об'єм реагенту при підвищеному тиску, за рахунок чого може використовуватися практично на будь-яких об'єктах водопідготовки. Принцип роботи такого насоса базується на скороченні мембрани, яка втягує і виштовхує прокачувану рідину через робочу голівку пристрою. Мембрана приводиться в рух штоком, що працює від електромагнітної котушки (соленоїд).
Керамічні клапани кулькового типа перешкоджають поверненню рідини у зворотному напрямку.
У мембранних насосах основним вузлом, який контактує з розчином, є мембрана.
Дозуючі насоси Aquajoy використовують мембрани PTFE з політетрафторетилену з робочим циклом до 5 років.
Мембрана для дозуючих насосів Aquajoy
Мембрана - це головний елемент дозуючого насоса, який контактує з реагентами. У дозуючих насосах Aquajoy використовуються мембрани, виготовлені виключно з тефлону PTFE. Цей полімерний матеріал призначений для роботи з агресивними хімічними реагентами.
PTFE не руйнується під впливом кислот, лугів і дезинфікуючих засобів. Термін служби тефлонової мембрани перевищує 5 років безперервної роботи. Знімна робоча голівка дозволяє швидко замінити мембрану насоса, не розбираючи виріб.

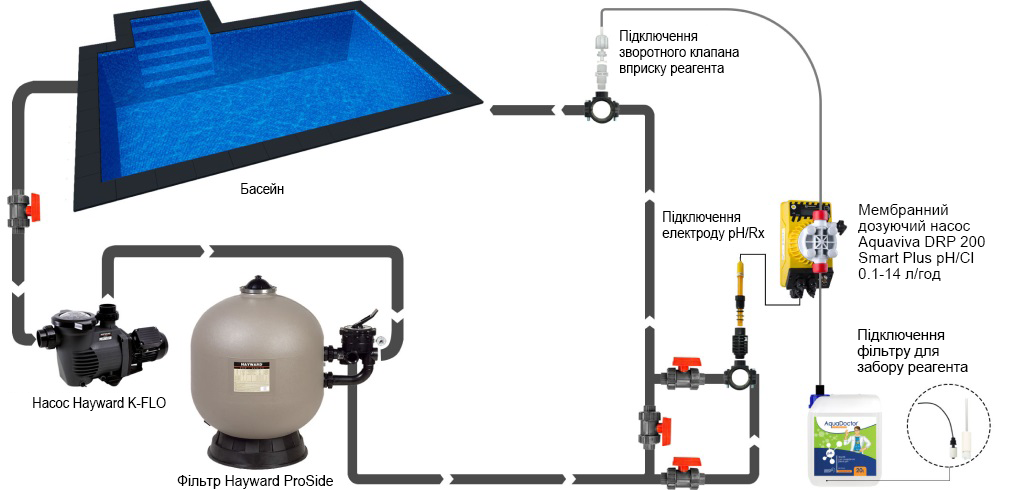

Схема встановлення
Заземлення дозуючих насосів
Заземляючий електрод рекомендується встановлювати в безпосередній близькості від електродів ph, FreeCl або ORP. Це обладнання дозволяє відводити залишкові (блукаючі) струми, які можуть давати збої в роботі станції дозації при вимірюванні pH, FreeCl іORP. Також можуть пошкоджуватися металеві вироби, які знаходяться в безпосередньому контакті з водою басейну (панелі, осі валів насоса і т.д.). Ознайомитися детальніше
