Універсальний мембранний дозуючий насос Aquajoy Universal AML200 це оптимальний варіант для автоматичного дозування хімії в басейн об'ємом до 500 000 л. Насос оснащений аналоговим керуванням.
Принцип дії пристрою заснований на роботі соленоїдної котушки, яка діє на діафрагму, що своєю чергою виштовхує рідину через головку насоса. Серія насосів Aquajoy використовує високоякісні PTFE-діафрагми.
Ручне налаштування продуктивності дозволяє дозувати будь-які реагенти з постійною швидкістю за частотою впорскування або у відсотках від максимальної продуктивності.
- Продуктивність: від 0.1 до 14 л/год (залежно від тиску в системі трубопроводу)
- Допустимий тиск у системі трубопроводу: від 1 до 10 бар
Ідеальне рішення для
простого та швидкого
догляду за водою:
насос самостійно
додає хімію в басейн
Автодозація будь-якої рідкої хімії
для басейнів об'ємом
до 500 м³
Надійність та довговічність Суперміцна мембрана з PTFE, стійка до хімреагентів
Аналоговий регулювальник продуктивності
від 0 до 100%
простота управління
2 режими постійної дотації:
до 160 і до 32 вприск/хв
Виготовлено в Італії

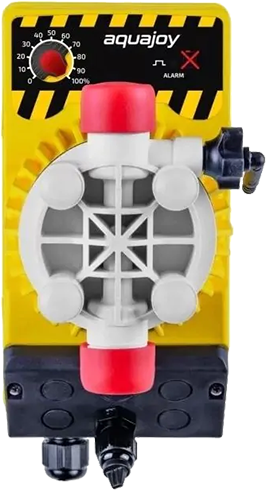

Мембранний дозуючий насос
Aquajoy AML200 Universal 0.1-14 л/год
Мембранний дозуючий насос Aquajoy AML200 Universal - це оптимальне рішення для дозування хімії в басейнах без участі людини. Насос обладнаний аналоговим управлінням з регульованою продуктивністю від 0.1 до 14 л/год. Автоматична дотація здійснюється в постійному режимі.
Двопозиційний перемикач дозволяє вибрати максимальну швидкість дозування: 160 вприск/хв в положенні С або 32 вприск/хв в положенні Р. Потенціометр передбачає ручне налаштування продуктивності в діапазоні від 0 до 100%. Це дозволяє налаштувати дотацію будь-якого реагенту в потрібному об'ємі.
Підключення датчика контролю рівня дозволяє блокувати роботу насоса при відсутності рідкого реагенту. Датчик постачається в комплекті з дозуючим насосом.
Ступінь захисту IP65 гарантує надійну та довговічну роботу пристрою.
- Тип насоса:
мембранний - Продуктивність:
від 0.1 до 14 л/год *Залежно від тиску в системі трубопроводу
- Налаштування продуктивності:
від 0 до 100% - Середній об'єм вприскування:
0.52 см³ - Частота вприскування:
від 0 до 160 в хвилину
від 0 до 32 в хвилину - Допустимий тиск в системі трубопроводу:
від 1 до 10 bar
-
Дозуюча головка насоса з хімічно стійкого PVC з фітингами
-
Тефлонова мембрана стійка до хімічних реагентів
Термін служби більше 5 років
-

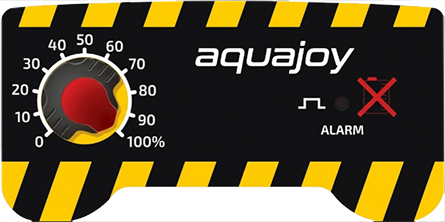

Панель управління:
- Потенціометр для регулювання продуктивності від 0 до 100%
- Світлодіодні індикатори режимів дотації
-
Гнучке налаштування постійної дозації:
2 режими в межах 160 або 32 вприскувань в хвилину
-
Хімічно стійкі кулькові клапани з кераміки
-
Автодозація
Автоматичне додавання реагенту по заданих налаштуваннях
Ручний режим: дозування будь-якого реагента в постійному режимі
Ви можете дозувати будь-який реагент по заданих налаштуваннях. Наприклад, регулярна обробка води альгіцидом. Режим Manual дозволяє дозувати реагент з постійною швидкістю по вибраному налаштуванню:
- За частотою вприскувань: від 0 до 160 вприскувань за 1 хвилину
- За частотою вприскувань: від 0 до 32 вприскувань за 1 хвилину
- По відсотку від максимальної продуктивності: від 0 до 100 %
Простота управління
Потенціометр дозволяє вручну регулювати продуктивність насоса від 0 до 100%.
Індикатор дозування:
- Зелене світло обривається при кожному вприскуванні реагента.
- Миготливе зелене світло вказує на установку потенціометра в 0%.
- Червоне світло сигналізує про блокування роботи насоса через нестачу реагента.
Функціональні можливості дозуючого насоса
1 2 Підключення датчика контролю рівня рідкого реагента: коли закінчуються реагенти, індикатор на панелі управління спалахує червоним кольором, робота насоса блокується. Датчик поставляється в комплекті з дозуючим насосом.
3 4 Не використовується.
F Запобіжник 2 А, 250 В, Т 5х20: захищає насос від перепадів електроенергії, перешкоджаючи поломці.
С чи Р Перемикач максимальної швидкості дотації: 160 і 32 вприск/хв.
Максимальна продуктивність дозуючого насоса залежно від тиску в трубопроводі басейну
Продуктивність насоса можна відрегулювати від 0.1 до 14 л/год залежно від тиску в трубопроводі. Як правило, тиск в трубопроводі басейну не перевищує 2 bar, тому, при необхідності, Ви можете збільшити швидкість дозування до 11 л/год.
Характеристики
| Тип насоса, матеріал вузла, який контактує з реагентами | Мембранний, мембрана PTFE |
| Тип дозування | Постійне |
| Тип управління | Аналогове: потенціометр + світлодіодний індикатор + двопозиційний перемикач максимальної продуктивності |
| Можливість регулювання частоти вприскування, вприск/хв | Так. Двопозиційний перемикач: С (max=160) або Р (max=32) |
| Можливість регулювання продуктивності від 0 до 100% | Так, від 0 до 100% потенціометром |
| Підключення електродів pH | Ні |
| Підключення електродів Rx | Ні |
| Функція Pro Band - насос знижує інтенсивність роботи у міру наближення показників до заданого діапазону | Ні |
| Функція Alarm Band - захист від передозування при поломці електроду. Можна задати показники, при яких насос зупиниться | Ні |
| Функція OFA - аварійний сигнал і припинення дотації, якщо потрібний показник не досягнутий за визначений час | Ні |
| Підключення датчика рівня рідкого реагента | Так, датчик в комплекті |
| Підключення датчика протоку | Ні |
| Підключення датчика температури | Ні |
| Підключення виносної кнопки віддаленого управління | Ні |
| Підключення водолічильника з імпульсним входом | Ні |
| Підключення до станції управління дозацією Aquajoy | Так, в режимі Manual - ручне налаштування (станція купується окремо) |
| Затримка включення | Ні |
| Затримка калібрування | Ні |
| Збір статистики | Ні |
| Таймер | Ні |
| Пароль | Ні |
| Допустимий тиск в трубопроводі, bar | Від 1 до 10 |
| Середній об'єм вприскування, см³ | 0.52 |
| Продуктивність, л/год | Від 0.1 до 14 |
| Продуктивність, вприск/хв | Від 0 до 160 або від 0 до 32 |
| Діаметр штуцерних з'єднань (внутрішній/завнішній), мм | 4/6 |
| Ступінь пиловологозахисту | IP65 |
| Матеріал корпуса | РР |
| Матеріал дозуючої голівки насоса | PVC |
| Матеріал кульок в клапанах | Кераміка |
| Матеріал зворотного клапана | FPM-EPDM |
| Живлення, В | 220 |
| Потужність, Вт | 12 |
Розбірна схема
-
1
Насосна головка з клапаном, тримачем труби, хомутом для труб і кільцевою гайкою, гвинтами та шайбами, кільцем ущільнювача із захисною мембраною.
-
2
Вузол клапана: всмоктування + нагнітання з керамічними кульками та ущільненнями з FPM і EPDM
-
3
Мембрана
-
4
Лицева панель
-
5
Плата управління
-
6
Задня панель корпуса
-
7
Кріпильний кронштейн
Габарити
Комплектація
-
1
Мембранний дозуючий насос Aquajoy AML200 Universal 0.1-14 л/год
-
2
Кріпильний кронштейн для монтажу на вертикальній або горизонтальній поверхні
-
3
Фільтр забору реагента
-
4
Інжекційний клапан вприскування
-
5
Комплект фітингів PVDF
-
6
Комплект гвинтів
-
7,8
Ущільнюючі сальники з PVDF
-
9
Трубка з PE для подачі реагентів, 2 м
-
10
Трубка з PVC для всмоктування реагентів, 4 м
-
11
Датчик рівня реагента
-
12
Кріплення датчика рівня
Загальний принцип роботи мембранних насосів
Соленоїдні насоси належать до пристроїв які є найбільш популярними у сфері дозуючого обладнання. Вони більш компактні в порівнянні з поршневими і електромотними моделями, але значно продуктивніші перистальтичних насосів. Мембранний дозуючий насос здатний прокачувати достатній об'єм реагенту при підвищеному тиску, за рахунок чого може використовуватися практично на будь-яких об'єктах водопідготовки. Принцип роботи такого насоса базується на скороченні мембрани, яка втягує й виштовхує прокачувану рідину через робочу голівку пристрою. Мембрана приводиться в рух штоком, що працює від електромагнітної котушки (соленоїд).
Керамічні клапани кулькового типа перешкоджають поверненню рідини у зворотному напрямку.
У мембранних насосах основним вузлом, який контактує з розчином, є мембрана.
Дозуючі насоси Aquajoy використовують мембрани PTFE з політетрафторетилену з робочим циклом до 5 років.
Мембрана для дозуючих насосів Aquajoy
Мембрана - це головний елемент дозуючого насоса, який контактує з реагентами. У дозуючих насосах Aquajoy використовуються мембрани, виготовлені виключно з тефлону PTFE. Цей полімерний матеріал призначений для роботи з агресивними хімічними реагентами.
PTFE не руйнується під впливом кислот, лугів та дезінфікуючих засобів. Термін служби тефлонової мембрани перевищує 5 років безперервної роботи. Знімна робоча головка дозволяє швидко замінити мембрану насоса, не розбираючи виріб.
