Інверторний тепловий насос для дому Aquajoy Plus 13 ідеальний варіант для опалення, охолодження та обслуговування системи гарячого водопостачання. Спліт-система нагріває воду до +60 C навіть при зовнішній температурі повітря -25 C.
Тепловий насос обладнаний вбудованим циркуляційним насосом та триходовим клапаном. Перший забезпечує безперервний рух теплоносія в системі та підтримує циркуляцію при низьких температурах. Клапан дозволяє керувати потоками теплоносія, перемикаючись між ними, і запобігає його зворотному потоку.
Максимальна теплова потужність: 12.60 кВт
Енергоефективність в режимі охолодження, EER: 4.44 2.66
Енергоефективність в режимі нагрівання, COP: 6.11 4.50
У 4 рази ефективніший, ніж електрокотел і у 2 рази, ніж газовий
Високий клас енергоефективності
Високий СОР до 6.11
Працює за -25 C: компресор нового покоління EVI Mitsubishi
Повний комплект: Оснащений циркуляційним насосом та триходовим клапаном
Інверторна технологія: швидкий нагрів та підтримання температури
Нагрів та охолодження: реверсивний режим роботи
Wi-Fi-керування
Економне опалення дому та ГВП разом з Aquajoy Plus 13
Тепловий насос Aquajoy Plus 13 це універсальне рішення для опалення, охолодження та гарячого водопостачання дому. Принцип роботи заснований на високоефективному перетворенні теплової енергії повітря.
Вбудована технологія DC Full Inverter допомагає суттєво економити електроенергію. Потужність насоса регулюється плавно, що дозволяє підтримувати стабільну температуру без зайвих витрат: споживаючи лише один кіловат енергії, пристрій видає до 6.11 кВт тепла.
Для повноцінного встановлення та роботи системи потрібні буферна ємність і водний резервуар, які купуються окремо.
до 12.60 кВт
Теплова потужність
до 6.11
Коефіцієнт продуктивності
до +60 C
Подача гарячої води
до -25 C
Робоча температура повітря
1 (220-240 В)
Кількість фаз
Продуктивність
теплового насоса Aquajoy Plus 13 залежно від навколишнього середовища
Модель6 кВт9 кВт13 кВт16 кВт20 кВт
R32 EVI інверторЗовнішнє повітря: -25 +40 CВода: до 60 CНагрів / охолодження
A7 / W35
номінал тепла підлога
12.4 кВт
COP 4.50P 2.75 кВт
A0 / W35
міжсезоння
10.7 кВт
COP 3.55P 3.02 кВт
A-7 / W35
мороз
9.5 кВт
COP 3.14P 3.03 кВт
A-15 / W35
сильний мороз
8.0 кВт
COP 2.57P 3.12 кВт
A7 / W55
радіатори / ГВП
10.5 кВт
COP 2.52P 4.18 кВт
A: температура зовнішнього повітря, W: температура води на виході, C. P: споживана електрична потужність.
Теплопродуктивність залежно від температури зовнішнього повітря
W35: тепла підлога, W45: фанкойли, W55: радіатори / ГВП. Наведіть курсор або торкніться графіка, щоб побачити значення за будь-якої температури.
05101520-25-20-15-10-50510152025303540Температура зовнішнього повітря, CТеплопродуктивність, кВтW35W557 C
При 7 C
Вода
Потужність нагріву, кВт
Споживання, кВт
COP
W35
12.38
2.75
4.50
W55
10.53
4.18
2.52
Робочий діапазон
Діапазон за наданими даними: температура зовнішнього повітря температура води.
Робоча зона-25 +40 C вода 30 60 C-30-20-1001020304030405060Температура зовнішнього повітря, CТемпература води, C
Повна таблиця (для проєктувальника)13 кВт
Параметр повітря, C
-25
-20
-15
-10
-7
-5
0
2
5
7
10
15
20
25
30
35
40
W35 HC, кВт
5.95
7.23
8.02
8.91
9.51
10.05
10.72
11.22
11.93
12.38
13.16
13.75
14.97
15.91
16.81
17.71
18.88
W35 PI, кВт
3.46
3.12
3.12
3.10
3.03
3.00
3.02
2.96
2.88
2.75
2.81
2.66
2.69
2.67
2.70
2.66
2.66
W35 COP
1.72
2.32
2.57
2.87
3.14
3.35
3.55
3.79
4.14
4.50
4.68
5.17
5.57
5.96
6.23
6.66
7.10
W45 HC, кВт
5.36
6.10
6.99
8.27
8.81
9.22
9.96
10.38
11.20
11.65
12.32
12.90
14.13
15.06
16.03
16.77
17.94
W45 PI, кВт
3.72
3.30
3.30
3.28
3.37
3.35
3.38
3.38
3.45
3.23
3.18
3.05
3.06
3.12
3.16
3.12
3.15
W45 COP
1.44
1.85
2.12
2.52
2.61
2.75
2.95
3.07
3.25
3.61
3.87
4.23
4.62
4.83
5.07
5.38
5.70
W55 HC, кВт
4.83
5.36
5.97
6.99
7.39
7.65
8.25
8.88
9.46
10.53
10.73
11.06
12.17
13.05
14.04
15.09
15.75
W55 PI, кВт
3.90
3.67
3.66
4.00
4.06
4.03
4.02
4.09
4.02
4.18
3.68
3.43
3.47
3.46
3.54
3.71
3.66
W55 COP
1.24
1.46
1.63
1.75
1.82
1.90
2.05
2.17
2.35
2.52
2.92
3.22
3.51
3.77
3.97
4.07
4.30
HC: теплопродуктивність, PI: споживана потужність, COP: ефективність (COP = HC / PI). W35, W45, W55: температура води на виході. Виділено стовпець A7 (номінал).
Значення за даними виробника (виправлені та згладжені). Лінії на графіку згладжено, у таблиці наведено точні значення.
Універсальні можливості керування домашнім мікрокліматом
7
Домашній тепловий насос Aquajoy має 7 різних режимів роботи
Режим нагріву
Буферна ємність теплового насоса накопичує тепло для опалення приміщень. Температура буферної ємності може бути встановлена до +60 C.
Режим охолодження
Щоб знизити температуру в приміщенні, в буферну ємність набирається холод. Температура буферної ємності може бути встановлена до +8 C.
Режим гарячого водопостачання
Встановіть нагрів гарячої води до +60 C.
Режим нагріву + режим гарячого водопостачання
Ви можете одночасно опалювати приміщення та нагрівати воду. Воду можна нагрівати до +60 C. Температура буферної ємності може бути відрегульована до +60 C.
Режим охолодження + режим гарячого водопостачання
Ви можете охолоджувати температуру в приміщенні та нагрівати воду одночасно. Нагріти воду можна до +60 C. Температуру буферного бака можна відрегулювати до +8 C.
Автоматичний режим
Тепловий насос опалює або охолоджує приміщення в автоматичному режимі.
Автоматичний режим і гаряче водопостачання
Тепловий насос опалює або охолоджує приміщення в автоматичному режимі, а також забезпечує гаряче водопостачання.

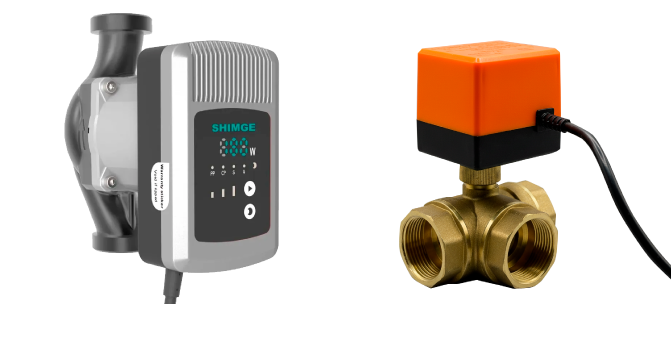

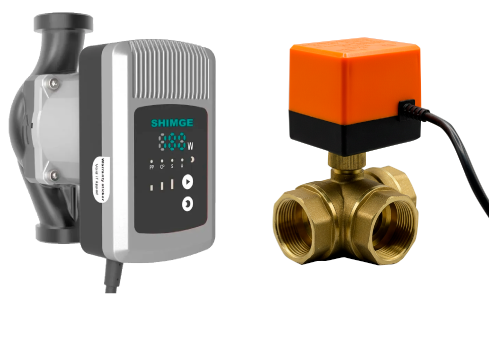

Готове рішення:циркуляційний насос та триходовий клапан постачаються в комплекті!
Циркуляційний насос
Забезпечення циркуляціїПідтримує постійний рух теплоносія в системі, забезпечуючи рівномірний розподіл тепла.
ЕнергоефективністьЗнижує енерговитрати завдяки оптимізації роботи теплового насоса.
НадійністьПідвищує стабільність роботи всієї системи опалення, запобігаючи перегріву або переохолодженню.
Доступ до важкодоступних ділянокПереміщує рідину у віддалені та важкодоступні ділянки системи, забезпечуючи потрібну швидкість потоку для ефективного опалення.
Триходовий клапан
Розділення потоківКерує потоками теплоносія, спрямовуючи його або в систему опалення, або на підігрів води.
ГнучкістьДозволяє легко перемикатися між різними режимами роботи (опалення, гаряче водопостачання).
Комфорт та зручністьЗабезпечує точне регулювання температури, створюючи комфортні умови в домі та оптимізуючи витрати енергії.
Погодозалежне керування
Насос сам стежить за погодою та підбирає температуру опалення за вбудованою кривою: що тепліше на вулиці то нижча подача та витрати електроенергії. Налаштовується один раз під час пусконалагодження і далі працює автономно.
Підтримка європейського стандарту SG Ready (Smart Grid Ready) насос інтегрується із сонячними станціями, гібридними інверторами та розумними електромережами. Коли панелі дають надлишок енергії, насос переходить у пріоритетний режим нагріву ГВП і догріває воду в баку до 60 C бак стає тепловим акумулятором і запасає зайву сонячну енергію у вигляді гарячої води; коли генерація падає, насос повертається у звичайний режим.
Сонячні панелі
надлишок енергії вдень
Тепловий насос
пріоритетний режим нагріву ГВП
Бак ГВП
тепловий акумулятор
Більше власної енергії в домі
Менше віддаєте в мережу
Швидше окупаються панелі
Економія на підігріві води
Працюючи за принципом повітря-вода , тепловий насос Aquajoy Plus потребує лише 25 відсотків електроенергії з мережі для виробництва 100 відсотків тепла.
Тепловий насос перетворює енергію зовнішнього повітря на корисну теплову енергію. Вода швидко нагрівається, після чого насос переходить у режим підтримання температури.
Такий принцип роботи насоса у 4 рази ефективніший за роботу електричного котла і у 2 рази ефективніший за роботу газового котла.
DC Full Inverter Інверторна технологія
Завдяки інверторній технології тепловий насос може самостійно регулювати свою потужність від 40 до 100%. Залежно від вихідних параметрів Aquajoy Plus самостійно регулює робочу потужність і при цьому споживає менше електроенергії.
Технологія DC Full Inverter подовжує термін служби обладнання та підвищує його продуктивність.
Охолодження приміщень та кондиціонування повітря
Ще одна незаперечна перевага теплових насосів Aquajoy Plus можливість їх цілорічного використання: для обігріву взимку та для охолодження і кондиціонування влітку. За ефективністю охолодження насоси Aquajoy серії Plus можна порівняти з кондиціонерами. У спекотну погоду насоси допомагають знизити температуру повітря, створюючи в приміщенні комфортні мікрокліматичні умови.
Теплові насоси Aquajoy серії Plus мають підвищену робочу потужність. Це дозволяє встановлювати кілька фанкойлів* у різних приміщеннях, використовуючи лише один зовнішній блок. Така система вентиляції дозволяє заощадити на додатковому обладнанні та зберегти естетичний зовнішній вигляд дому. Взимку замість радіатора можна використовувати фанкойли для обігріву дому.
*Фанкойл це кінцевий компонент системи кондиціонування повітря типу охолоджувальний змійовик або обігрів . Призначений для рециркуляції та охолодження повітря в кондиціонованому приміщенні.
Електронний розширювальний клапан (EEV)
Автоматична система розморожування
У теплових насосах Aquajoy Plus використовується унікальна технологія електронного розширювального клапана (EEV). EEV забезпечує високу ефективність розморожування системи завдяки інтелектуальному керуванню потоком холодоагенту та надає низку переваг:
Підвищена потужність та ефективність обігріву
Підвищена експлуатаційна надійність
Збільшений термін служби компресора
Зручність обслуговування системи

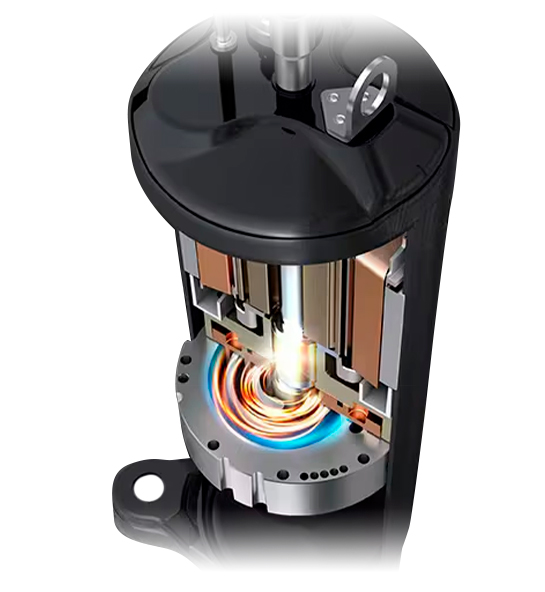

Компресор нового покоління
Насоси Aquajoy Plus оснащені компресором нового покоління з покращеним упорскуванням пари EVI (Enhanced Vapour Injection).
Компресор оснащується патрубком упорскування пари для підключення до економайзера. Економайзер сприяє утилізації тепла, що відводиться від рідкого холодоагенту в процесі його переохолодження.
Охолодження упорскуванням пари з проміжним тиском дозволяє компресору розширити свій робочий діапазон порівняно зі звичайним компресором, забезпечуючи вищу температуру конденсації за низьких температур кипіння.
Інтелектуальна система керування

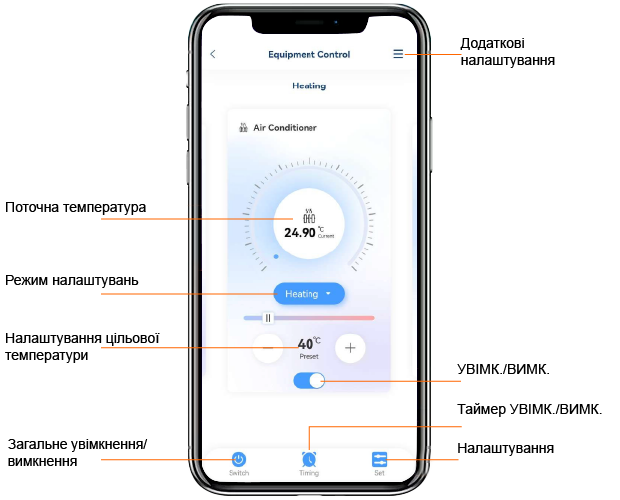

Керуйте тепловим насосом Aquajoy Plus в один дотик! Внутрішній блок оснащений кольоровим цифровим світлодіодним контролером. За допомогою кнопок на дисплеї ви можете виконати такі налаштування:
1
Сигнал Wi-Fi, дата, час, температура навколишнього середовища
Вбудований модуль Wi-Fi: керуйте тепловим насосом зі смартфона
За допомогою смартфона ви можете вмикати та вимикати пристрій, обирати режим роботи, встановлювати потрібну температуру, налаштовувати таймер і стежити за поточними показниками. Керуйте своїм домашнім тепловим насосом у будь-який час і в будь-якому місці.
Відскануйте QR-код, щоб встановити застосунок на свій смартфон IOS или Android.
Розміри теплових насосів Aquajoy Plus
Внутрішній блок: вигляд збоку
Зовнішній блок для Plus 9, Plus 13 і Plus 13T
Внутрішній блок: вигляд зверху
Зовнішній блок для Plus 16T і Plus 20T
Модель
A, мм
B, мм
C, мм
D, мм
E, мм
F, мм
Plus 9
980
935
1030
670
399
460
Plus 13
980
935
1030
670
399
460
Plus 13T
980
935
1030
670
399
460
Plus 16T
998
1360
1053
623
390
468
Plus 20T
998
1360
1053
623
390
468
Порівняльна таблиця теплових насосів Aquajoy серії Plus
Параметри
Plus 9
Plus 13
Plus 13T
Plus 16T
Plus 20T
Опалення приміщення за температури навколишнього середовища +7 C, температури води на вході +30 C, температури води на виході +35 C
Теплова потужність (мін~макс), кВт
2.25~9.02
3.42~12.60
3.42~12.60
4.67~15.57
6.17~19.83
COP
6.08~4.61
6.11~4.50
6.11~4.50
5.91~4.37
5.88~4.44
Охолодження приміщення за температури навколишнього середовища +35 C, температури води на вході +12 C, температури води на виході +7 C
Потужність охолодження (мін~макс), кВт
1.39~6.95
2.00~10.02
2.00~10.02
2.55~12.77
3.28~16.80
EER
4.48~2.68
4.44~2.66
4.44~2.66
4.47~2.62
4.32~2.61
Гаряче водопостачання за температури навколишнього середовища +20 C, нагрів води від +15 C до +55 C
Теплова потужність (мін~макс), кВт
10
12.47
12.47
17.12
23.25
COP
4.26
4.27
4.27
4.47
4.24
Безумовні характеристики
Джерело живлення, В/фаза/Гц
220 240/1/50
220 240/1/50
380 400/3/50
380 400/3/50
380 400/3/50
Тип компресора
Panasonic
Panasonic
Panasonic
Mitsubishi
Mitsubishi
Робоча температура навколишнього середовища, С
от -25 до +43
от -25 до +43
от -25 до +43
от -25 до +43
от -25 до +43
Рівень шуму зовнішнього блока на відстані 1 м (мін~макс), дБ(A)
Найпотужніша однофазна модель лінійки Plus: теплова потужність до 12.60 кВт. Опалення, гаряче водопостачання та охолодження будинку в одному пристрої.
Доступна лише однофазна мережа
Підключення до стандартної мережі 220 240 В (1 фаза) не потрібно підводити та оформляти трифазне живлення.
Зими до -25 C
Компресор Panasonic із системою впорскування пари EVI нагріває воду до +60 C навіть за вуличних -25 C. Діапазон робочих температур: від -25 C до +43 C.
Важлива економія на опаленні
COP до 6.11 і клас енергоефективності A+++: на 1 кВт електроенергії до 6.11 кВт тепла. У 4 рази ефективніше за електрокотел і в 2 рази ефективніше за газовий.
Потрібен готовий комплект
Циркуляційний насос, триходовий клапан, панель керування та електричний нагрівач 3 кВт уже в комплекті менше докуповувати та підбирати під час монтажу.
Зручне дистанційне керування
Вбудований Wi-Fi дозволяє керувати насосом зі смартфона з будь-якої точки світу через мобільний додаток.
Краще розглянути іншу модель, якщо:
Сумніваєтеся у виборі потужності
Теплова потужність цієї моделі до 12.60 кВт. Якщо для вашого будинку достатньо меншої потужності, зверніть увагу на Plus 9 (9.02 кВт), а якщо потрібен запас на Plus 16T (15.57 кВт). Щоб точно дізнатися, яка модель потрібна саме вам, скористайтеся Калькулятором підбору теплового насоса для будинку.
У будинку підведена трифазна мережа
За такої потужності трифазне підключення рівномірніше розподіляє навантаження на мережу. Аналог Plus 13 на 380 В Plus 13T з тією ж тепловою потужністю 12.60 кВт.
Регіон з морозами нижче -25 C
За екстремально низьких температур (-25 C і нижче) рекомендується використовувати тепловий насос разом із резервним джерелом опалення.
Статистика COP та споживання електроенергії
Вбудований інтерфейс ECM (Energy Consumption Monitor) на панелі керування показує, скільки електроенергії споживає система і скільки тепла ви отримуєте за неї за 24 години, 30 днів, 12 місяців або 10 років.
ECMEnergy Consumption Monitor
24 год30 днів12 міс10 років
Power
142кВт год
спожито
Capacity
587кВт год
тепла отримано
COP
4.13
фактичний
Споживання, останні 14 днів (кВт год)
Приклад встановлення теплового насоса Aquajoy серії Plus
FAQ: Часті питання про тепловий насос Aquajoy Plus 13
Що вміє тепловий насос Aquajoy Plus 13?
Це інверторний тепловий насос повітря-вода спліт-типу для опалення, охолодження та гарячого водопостачання будинку. Максимальна теплова потужність 12.60 кВт, нагрів води до +60 C, клас енергоефективності A+++.
При яких морозах працює тепловий насос?
Робочий діапазон температури зовнішнього повітря від -25 до +43 C. Стабільну роботу взимку забезпечує компресор EVI DC Inverter виробництва Panasonic. Додатково передбачено електричний нагрівач 3 кВт.
Яка електромережа потрібна для Plus 13?
Модель Plus 13 підключається до однофазної мережі 220 240 В. Якщо потрібна трифазна версія (380 В) тієї ж потужності, вибирайте модель Aquajoy Plus 13T.
Чи потрібно докуповувати циркуляційний насос?
Ні. Циркуляційний насос і триходовий клапан вже входять у комплект поставки. Мінімальна продуктивність циркуляційного насоса 1.2 м³/год при висоті стовпа 6 м. Буферна ємність купується окремо, її мінімальний об'єм для цієї моделі 8 л.
Чи можна охолоджувати будинок влітку?
Так, насос працює і на охолодження. Потужність охолодження Plus 13 від 2.00 до 10.02 кВт при температурі повітря +35 C і температурі води +7 C, енергоефективність EER 4.44 2.66.
Наскільки економічний Plus 13 у режимі опалення?
При температурі повітря +7 C і нагріванні води до +35 C теплова потужність становить 3.42 12.60 кВт при споживанні 0.56 2.75 кВт, COP 6.11 4.50. Для високотемпературного контуру з нагріванням до +55 C теплова потужність 2.31 10.53 кВт, COP 4.13 2.52.
Як керувати тепловим насосом зі смартфона?
Тепловий насос підтримує керування зі смартфона по Wi-Fi. Також у комплект входить дротова панель керування для налаштування режимів безпосередньо біля внутрішнього блоку.
Який холодоагент використовується і як підключається фреонова магістраль?
Модель працює на екологічному холодоагенті R32. Діаметр фреонової магістралі 9.52 і 15.88 мм, підключення контуру опалення 1". При довжині траси від 5 до 12 м потрібна додаткова заправка 100 г холодоагенту.
Що входить у комплект і яка гарантія?
У комплект входять зовнішній блок (1030 460 935 мм, 80 кг), внутрішній блок (450 285 786 мм, 45 кг), циркуляційний насос, триходовий клапан, панель керування, конденсатовідвідник 2 шт., протиударні гумові накладки 4 шт. та інструкція. Гарантія 5 років на теплообмінник і компресор, 2 роки на інші компоненти.
Основні
Виробник
Aquajoy
Користувальницькі характеристики
Гарантія
24 мес.
Інформація для замовлення
Ціна: 231 840 ₴
Інверторний тепловий насос для дому Aquajoy Plus 13 (12.60 кВт), циркуляційний насос + триходовий клапан
Електронний розширювальний клапан (EEV)
